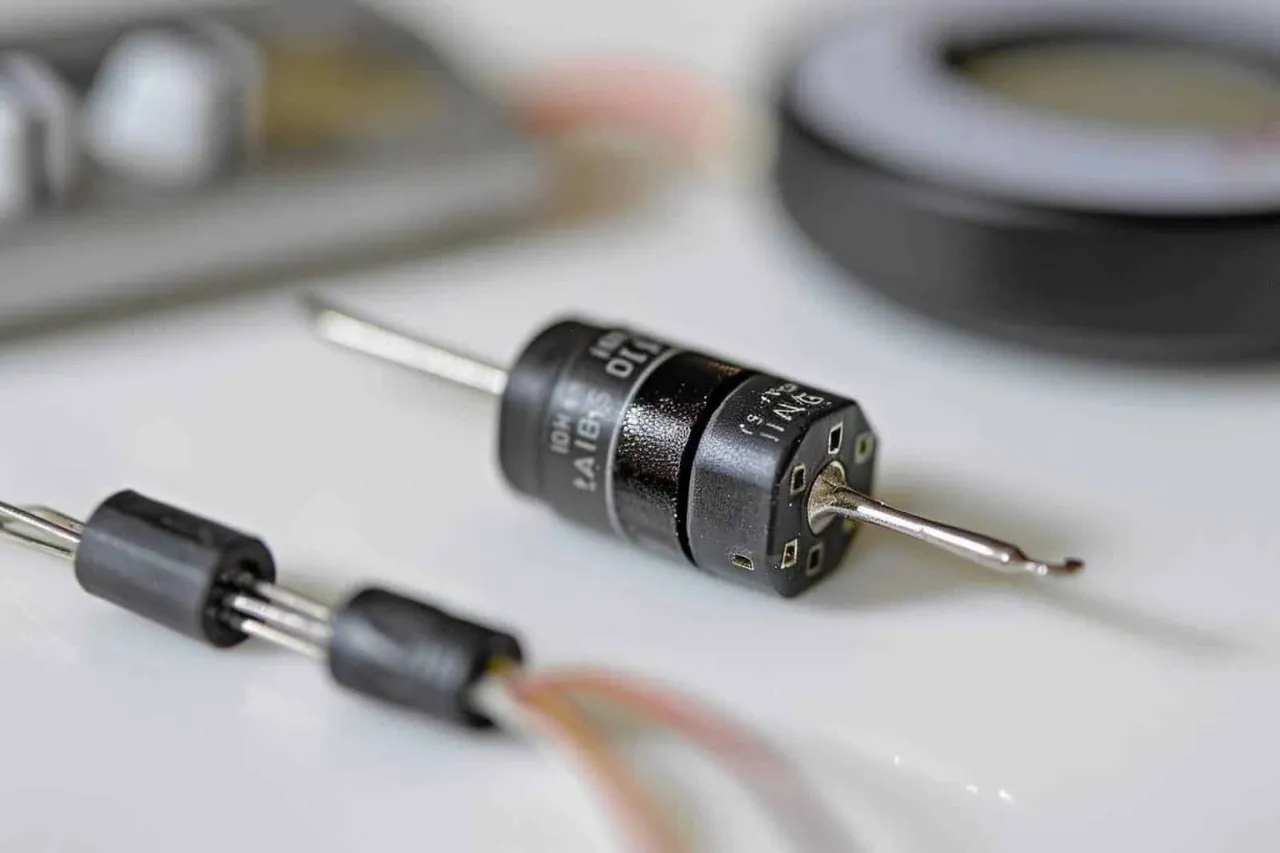

Comment tester une diode efficacement ?

Je me souviens de la première fois où j’ai accusé une pauvre diode d’être « grillée ». Je l’ai dessoudée, testée n’importe comment, rouspété sur le fabricant… pour découvrir plus tard que c’était moi qui lisais mal le multimètre.

Si tu veux éviter ce petit moment de solitude, on va voir ensemble comment tester une diode proprement, sans matériel de labo, juste avec un multimètre et quelques repères simples.

---

D’abord, c’est quoi exactement une diode ? (en version café du coin)

Je le vois comme ça : une diode, c’est une porte à sens unique pour le courant.

• Dans un sens, elle laisse passer (comme un tourniquet de métro).
• Dans l’autre, elle bloque (théoriquement… on reparlera des limites).

Sur le composant, tu as :

• Une anode (l’entrée, souvent le côté sans marquage),
• Une cathode (la sortie, repérée par un trait sur le boîtier ou un méplat).

Sur les diodes génériques :

• Quand la diode est en sens passant (bonne polarité), elle laisse passer le courant, mais avec une chute de tension typique :
  • Environ 0,6–0,7 V pour une diode au silicium (les plus courantes),
  • Autour de 0,2–0,3 V pour une diode au germanium ou certaines Schottky.
• En sens bloquant, elle doit… bloquer. Ton multimètre doit alors afficher une valeur du genre OL, 1 à gauche, ou rien qui ressemble à une tension : bref, circuit ouvert.

L’idée du test, c’est juste de vérifier ces deux comportements : ça passe d’un côté, ça ne passe pas de l’autre.

---

Choisir le bon réglage sur le multimètre (et éviter le mode piégeux)

Pour tester une diode, tu as deux options sur un multimètre numérique :

1. Le mode “test diode” (souvent un petit symbole de flèche avec une barre).
2. Le mode ohmmètre (mesure de résistance), qui peut dépanner mais est moins parlant.

Franchement, si ton multimètre a un mode diode, prends ça. Il envoie une petite tension adaptée aux diodes et t’affiche directement la chute de tension en volts.

Si tu dois tourner la molette en te disant “bon… je tente ça au hasard”, respire un coup, regarde les symboles : le bon, c’est celui qui ressemble à une flèche qui bute sur un mur.

Deux petits préparatifs :

• Coupe toute alimentation du circuit (débranche le secteur, retire les piles, etc.).
• Si possible, retire au moins une patte de la diode du circuit (on y revient plus loin).

---

Méthode simple pour tester une diode standard au multimètre

On va le faire en trois temps, façon recette.

1. Repérer l’anode et la cathode

Sur la diode :

• La cathode est marquée par un anneau, un trait ou un méplat.
• L’anode est l’autre côté.

Garde ça en tête :

• Rouge = + (souvent côté anode)
• Noir = – (souvent côté cathode)

Mais pour le test, on va justement inverser pour voir les deux sens.

2. Test en sens passant

1. Mets le multimètre sur mode “diode”.
2. Branche les pointes de touche :
   • Rouge sur l’anode,
   • Noir sur la cathode.
3. Lis ce qui s’affiche.

Ce que tu dois voir en général :

• Une valeur entre 0,5 et 0,8 V pour une diode silicium classique.
• Une valeur autour de 0,2–0,3 V pour certaines diodes Schottky.
• Pour les petites diodes “exotiques”, la valeur peut bouger un peu, mais reste souvent entre 0,2 et 0,8 V.

Si tu as 0,000 V ou une valeur très proche de zéro, la diode est probablement en court-circuit (HS).

3. Test en sens bloquant

Maintenant, on inverse :

• Rouge sur la cathode,
• Noir sur l’anode.

Là, le multimètre devrait afficher :

• OL, 1 tout seul sur la gauche, ou un truc qui signifie « rien ne passe ».

Si tu obtiens une valeur du même ordre que tout à l’heure (0,6 V, par exemple) dans les deux sens, la diode ne joue plus son rôle de porte à sens unique : elle est défectueuse.

---

Tester une diode sans la dessouder : ce qui marche (ou pas)

Souvent, la diode est déjà soudée sur une carte. Et là, c’est le casse-tête :

• Tu testes, mais le multimètre mesure la diode + le reste du circuit.
• Tu peux avoir des valeurs bizarres, car d’autres composants (résistances, transistors, condensateurs) perturbent la mesure.

Mes repères persos :

• Si le circuit est simple, par exemple juste une diode en série avec une résistance, tu peux parfois tester en place et retrouver des valeurs cohérentes.
• Si le circuit est complexe (alimentation à découpage, carte d’appareil électroménager, etc.), je préfère dessouder au moins une patte de la diode pour avoir un diagnostic fiable.

Astuce pratique :

• Dessoude une seule patte (celle qui est la plus accessible),
• Plie-la légèrement pour qu’elle ne touche plus la piste,
• Fais ton test,
• Puis ressoude proprement.

C’est un bon compromis entre précision et respect de la carte.

---

Et les diodes Zener, on les teste comment ?

La Zener, c’est la cousine un peu spéciale :

• En sens passant, elle se comporte comme une diode normale.
• En sens bloquant, au-delà d’une certaine tension “Zener” (5,1 V, 9 V, 12 V…), elle commence à conduire à l’envers pour réguler la tension.

Ça complique un peu le test, surtout si on veut vérifier sa tension précise.

1. Vérifier qu’elle est “vivante” au multimètre

Bonne nouvelle : au multimètre en mode diode, tu peux déjà faire comme pour une diode classique :

• Sens passant (rouge sur l’anode, noir sur la cathode) → tu dois voir une chute vers 0,6–0,8 V.
• Sens bloquant → tu dois voir OL (ou équivalent).

Si déjà là tu as 0 V dans un sens ou 0,2 V dans les deux sens, il y a de grandes chances que la Zener soit morte.

Mais pour vérifier sa tension Zener (par exemple, que ta 12 V est bien une 12 V), il faut aller plus loin.

2. Méthode simple pour vérifier la tension Zener (si tu te sens à l’aise)

Là, je mets une petite alerte : on parle de branchements sous tension, donc si tu n’es pas à l’aise avec l’électricité, n’hésite pas à demander de l’aide à quelqu’un de plus expérimenté ou à renoncer. La sécurité avant la curiosité.

L’idée générale :

• On met la Zener en inverse.
• On lui applique une tension supérieure à sa tension Zener.
• On ajoute une résistance en série pour limiter le courant.
• On mesure la tension aux bornes de la Zener.

Schéma mental :

alimentation DC → résistance → cathode de la Zener / anode à la masse

Repères pour éviter les ennuis :

• Utilise une alimentation continue (DC) réglable ou connue.
• La tension de l’alim doit être un peu au-dessus de la tension Zener (par exemple 15 V pour une Zener de 12 V).
• Mets une résistance série (par exemple quelques kilo-ohms) pour que le courant reste raisonnable.

Tu branches, tu allumes, tu mesures la tension aux bornes de la Zener :

• Si tout va bien, tu dois être proche de la valeur Zener (ex : autour de 12 V pour une 12 V).
• Si tu es très loin (par exemple 4 V au lieu de 12 V, ou presque la tension totale de l’alim), la Zener est probablement HS.

Si l’idée même de faire ce montage te met mal à l’aise, reste au test simple au multimètre : ce n’est pas parfait, mais ça dépanne déjà bien.

---

Erreurs fréquentes… que j’ai déjà faites à ta place

Je te fais la liste, ça t’évitera peut-être quelques jurons.

• Tester sans couper l’alimentation : le multimètre n’aime pas, et toi non plus quand tu vois les chiffres partir dans tous les sens.
• Confondre les bornes : on y va doucement, on repère bien l’anneau de la cathode.
• Croire qu’“OL” = diode morte : au contraire, en sens bloquant, c’est souvent ce qu’on veut voir.
• Tester uniquement dans un sens : une diode se juge dans les deux sens, sinon on n’a que la moitié de l’histoire.
• Ne pas tenir compte du type de diode : une Schottky à 0,25 V, c’est normal, pas forcément suspect.
• Se fier aveuglément au test en circuit : parfois le reste du montage fausse complètement la mesure.

Une petite astuce perso : quand je teste plusieurs diodes d’un même appareil, je note les valeurs sur un bout de papier (ou direct au feutre sur le composant si c’est le gros dépannage du dimanche). Ça permet de repérer vite celle qui se comporte différemment des autres.

---

Quand le doute persiste… et quel état d’esprit garder

Même avec une bonne méthode, il y a des cas tordus :

• Circuits très complexes où la mesure est toujours suspecte.
• Diodes spéciales ou intégrées dans des modules.
• Multimètre un peu limité (certains modèles pas chers n’ont pas un mode diode très puissant).

Là, je fais un truc tout bête :

• Je compare avec une diode neuve de référence, testée de la même façon.
• Ou je regarde plusieurs diodes similaires sur la même carte pour repérer les anomalies.

Et surtout : je garde en tête que la diode n’est pas toujours la coupable idéale. Si tout a l’air normal au test, je vais voir :

• Les condensateurs gonflés ou douteux,
• Les résistances brûlées,
• Les soudures fissurées,
• Les composants qui chauffent anormalement.

Parfois, on passe plus de temps à chercher ce qui ne va pas vraiment qu’à tout changer au hasard… mais c’est justement là que ça devient intéressant.

---

Tester une diode, ce n’est pas réservé aux électroniciens chevronnés. Avec un multimètre, un peu de méthode et l’envie de comprendre, tu peux déjà sauver pas mal d’appareils de la poubelle.

Si tu veux, tu peux commencer en douceur : récupère une vieille diode sur une carte HS, joue avec le mode “diode”, note les valeurs, inverse les polarités. Après quelques essais, tu verras, tu liras ton multimètre comme un livre ouvert.

Et qui sait : la prochaine fois qu’un proche te dira “je crois que c’est la diode qui a grillé”, c’est peut-être toi qui sortiras le multimètre en répondant : “Attends, on va vérifier ça proprement.”
